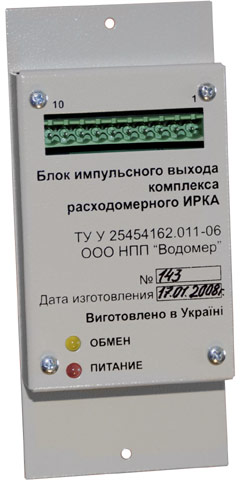

Блок выходных сигналов БВС ИРКА
Бесплатная доставка
по Украине
Задать вопрос
Блок выходных сигналов вырабатывает импульсный сигнал, кратный приращению счетчика объема в расходомере ИРКА и других типов расходомеров и может применяться для создания узлов учета тепловой энергии.
Блок имеет стандартный интерфейс RS485 для связи с расходомером. Скорость обмена по интерфейсу постоянна и равна 19200 бод/с.
Гальваническая развязка внешних цепей (типа сухой контакт) импульсного выхода обеспечивается транзисторной оптопарой.
Питание блока осуществляется от источника постоянного тока напряжением 15±3 В. В качестве источника постоянного тока возможно применение блока питания БП Комплекса расходомерного ИРКА.
Мощность, потребляемая блоком импульсного выхода, - не более 1 ВА.
Блок устанавливается в помещениях с температурой от –25°С до 55°С и относительной влажностью до 85%.
Средняя наработка на отказ блока импульсного выхода – не менее 10000 ч.
Полный средний срок службы блока импульсного выхода – не менее 10 лет.
| Характеристики | |
|---|---|
| Цена импульса, литры | 1, 10, 100, 1000, 10000 |
| Время выхода на рабочий режим блока архивации, секунды | 3 |
| Длительность импульса (состояние ключа – замкнуто) не менее, mсек | 50 |
| Частота следования импульсов не более, Гц | 10 |
| Напряжение на разомкнутом ключе не более, В | 30 |
| Ток через замкнутый ключ не более, mА | 20 |
| Габаритные размеры не более, мм | 155х70х25 |
| Масса не более, кг | 0.2 |
