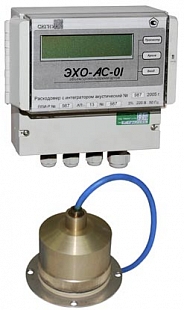

ЭХО-АС-01 ультразвуковой уровнемер
ЭХО-АС-01 ультразвуковой уровнемер
Страна производства:Россия
Производитель:Сигнур
В наличии
Датчик для бесконтактного автоматического дистанционного измерения уровня жидких сред, в том числе агрессивных, взрывоопасных, вязких, неоднородных, выпадающих в осадок, а также сыпучих материалов с диаметром гранул и кусков от 5 до 300 мм.
Бесплатная доставка
по Украине
Цена: по запросу
Запросить цену
Задать вопрос
Задать вопрос
Менеджеры компании с радостью ответят на ваши вопросы и подготовят индивидуальное коммерческое предложение
Основные характеристики
| Категория | Промышленный |
Документы
Руководство по эксплуатации уровнемера ЭХО-АС-01
Размер:
221.9 Кб
Руководство по эксплуатации уровнемера ЭХО-АС-01. Чертежи и схемы
Размер:
460.2 Кб
Опросный лист по расходомеру ЭХО-АС-01
Размер:
309.3 Кб
Принцип действия
Принцип действия датчика основан на акустической локации уровня звуковыми импульсами, проходящими через газовую среду, и на явлении отражения этих импульсов от границы раздела «газ – контролируемая среда».
Мерой уровня является время распространения звуковых колебаний от излучателя до контролируемой границы раздела сред и обратно до приемника.
СоставДатчик уровня акустический «ЭХО-АС-01» состоит из преобразователя первичного акустического, имеющего типы АП-14, АП-61, АП-11, АП-13 и блока измерительного БИ-1-1, и выпускается в пылезащищенном исполнении.
Возможности- Измерение уровня в процентах и метрах
- Измерение объема контролируемого вещества в резервуаре
- Измерение расстояния до объекта
- Архивирование значений измеренных параметров нештатных ситуаций за 30 суток и 24 часа
- Представление измеренной информации в буквенно-цифровом виде на дисплее встроенного
ж/к индикатора и через последовательный интерфейс RS232 - Измерение объема
- Релейные выходные сигналы
- Взрывозащищенное исполнение
- Пылеводозащищенное исполнение
- Возможность перестройки диапазонов в процессе эксплуатации
| Технические характеристики | |
|---|---|
| Дополнительный выходной сигнал | 0-5; 4-20; 0-20 мА |
| Возможность вывода информации на компьютер | Через встроенный интерфейс RS-232 на расстояние до 100 м |
| Релейные выходные сигналы | Для сигнализации верхнего, номинального и нижнего уровней |
| Относительная погрешность | ±1,0% |
| Температура окружающей среды | 0 … +50°С |
| Питание | ~220 В; 50 Гц (~12 В по спецзаказу) |
| Длина линии связи от АП до БИ-1 | До 300 м |
| Метрологическая поверка | один раз в год |
| Гарантия | 2 года |
| Тип | Температура контролируемой среды, °С | Предельное рабочее давление, МПа | Верхний предел измерения, м | Неизмеряемый уровень, м | Исполнение | |
|---|---|---|---|---|---|---|
| Жидкие среды | Сыпучие среды | |||||
| АП-11 | -40 … +120 | 0 | 10,0 | 6,0 | 1,0 | пожаробезопасное |
| АП-13 | -40 … +60 | 0 | 0,3 | - | 0,25 | пожаробезопасное |
| АП-41 | -30 … +120 | 0 | 20,0 | 12,0 | 2,0 | - |
| АП-61 | -10 … +70 | 0,6; 1,6; 4,0 | 10,0 | 4,0 | 1,0 | пожаробезопасное |
| АП-61В | -20 … +60 | 0,6; 1,6; 4,0 | 10,0 | 4,0 | 1,0 | пожаробезопасное |
